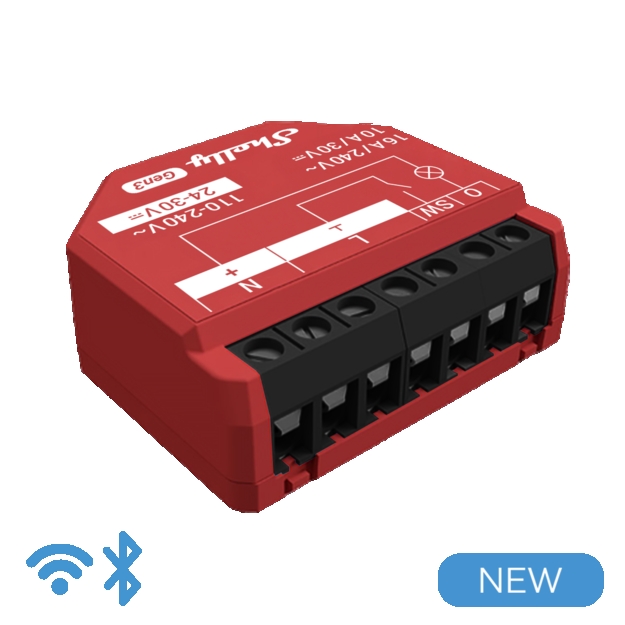

shelly 1pm gen 3 - nuovo modello 3° generazione - ancora più piccolo, ancora più potente e con i connettori più resistenti
relè intelligente wi-fi e bluetooth, 1 canale 16a, per automazione domestica dei dispositivi elettrici. luci e controllo del consumo di corrente, rosso
- shelly plus 1 pm consente di controllare in modo intelligente i dispositivi elettrici esistenti misurando contemporaneamente il consumo di corrente
- è possibile ottenere una misurazione precisa del consumo di energia di ogni apparecchio e spegnerlo a distanza
- pratico e compatto consente di inserirlo direttamente nella scatola di commutazione dietro l'interruttore della luce
- grazie alla compatibilità con amazon alexa o google home, è possibile controllare i dispositivi tramite controllo vocale
- shelly plus 1 pm è adatto con dispositivi da 16 a o 3500 w, 110-230 v ac o 24-240 v dc
- supporta mqtt e wss, supporto tls e certificati personalizzati.
specifiche
|
| |
|---|---|
| physical | |
| size (hxwxd): | 37x42x16 ±0.5 mm / 1.46x1.65x0.63 ±0.02 in |
| weight: | 27 g / 0.95 oz |
| mounting: | wall console |
| screw terminals max torque: | 0.4 nm / 3.5 lbin |
| conductor cross section: | 0.5 to 1.5 mm² / 20 to 16 awg |
| conductor stripped length: | 5 to 6 mm / 0.20 to 0.24 in |
| shell material: | plastic |
| color: | red |
| environmental | |
| ambient temperature: | -20 °c to 40 °c / -5 °f to 105 °f |
| humidity | 30 % to 70 % rh |
| max. altitude | 2000 m / 6562 ft |
| electrical | |
| power supply: | 110 - 240 vac / 24 - 30 vdc |
| power consumption: | < 1.2 w |
| output circuits ratings | |
| max switching voltage ac: | 240 v |
| max switching voltage dc: | 30 v |
| max switching current ac: | 16 a |
| max switching current dc: | 10 a |
| sensors, meters | |
| internal-temperature sensor: | yes |
| voltmeter (ac) | yes |
| ammeter (ac) | yes |
| radio | |
| rf band: | 2400 - 2495 mhz |
| max. rf power: | <20 dbm |
| wi-fi protocol: | 802.11 b/g/n |
| wi-fi range: | up to 30 m / 100 ft indoors and 50 m / 160 ft outdoors |
| bluetooth protocol: | 4.2 |
| bluetooth range: | up to 10 m / 33 ft indoors and 30 m / 100 ft outdoors |
| mcu | |
| cpu: | esp32 |
| flash: | 4 mb |
| firmware capabilities | |
| schedules: | 20 |
| webhooks (url actions): | 20 with 5 urls per hook |
| scripting: | yes |
| mqtt: | yes |
| coap: | no |
basic wiring diagram
|
|
|
legend
| terminals |
| cables |
|
|---|---|---|---|
| i | load circuit input terminal | l | live (110 - 240 vac) cable |
| o | load circuit output terminal | + | 24 - 30 vdc positive cable |
| sw | switch (controlling o) input terminal | n | neutral cable |
| l | live (110-240 v) terminal | gnd | 24 - 30 vdc ground cable |
| n | neutral terminal |
|
|
| + | 24 - 30 vdc positive terminal |
|
|
| Ʇ | 24 - 30 vdc ground terminal |
|
