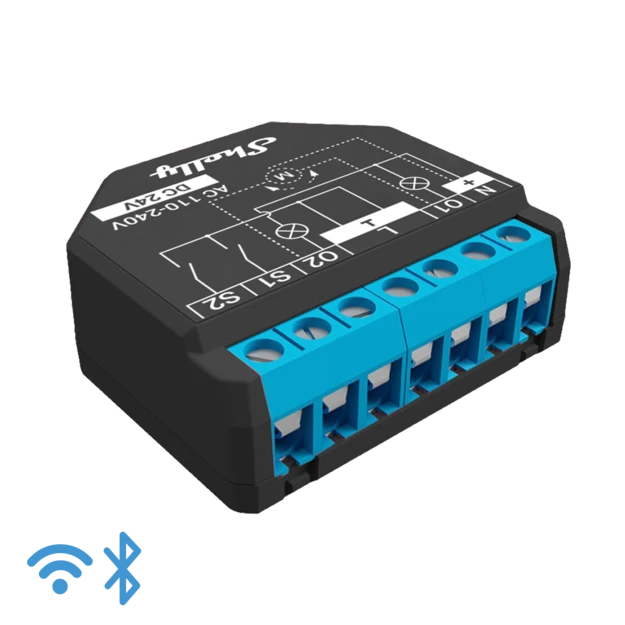

shelly plus 2pm
relè intelligente wi-fi e bluetooth a 2 canali, controllo di tapparelle, tende, luci e interruttori, rilevazione dei consumi, nero
- interruttore relè wi-fi e bluetooth a 2 canali per automatizzazione di tapparelle e controllo di luci e interruttori
- supporta fino a 10a per canale, 18 a di corrente totale. ha 2 misuratori di potenza per ogni canale e la funzione di protezione da sovraccarico
- il controllo della copertura (rullo) consente il controllo e il monitoraggio di tapparelle, tende, cancelli o altri motori ac bidirezionali
- e’ adatto al montaggio in scatole da parete standard, dietro a prese di corrente e interruttori della luce o in altri luoghi con spazio limitato
- e’ dotato di connessione bluetooth per una facile configurazione e associazione alla rete e all’app shelly
specifications
| physical | |
| size (hxwxd): | 37x42x16 ±0.5 mm / 1.46x1.65x0.63 ±0.02 in |
| weight: |
|
| mounting: | wall console |
| screw terminals max torque: | 0.4 nm / 3.5 lbin |
| conductor cross section: | 0.5 to 1.5 mm² / 20 to 16 awg |
| conductor stripped length: | 5 to 6 mm / 0.20 to 0.24 in |
| shell material: | plastic |
| color: | black |
| environmental | |
| ambient temperature: | -20 °c to 40 °c / -5 °f to 105 °f |
| humidity | 30 % to 70 % rh |
| max. altitude | 2000 m / 6562 ft |
| electrical | |
| power supply: | 110 - 240 vac / 24 vdc ±10% |
| power consumption: | < 1.4 w |
| output circuits ratings | |
| max switching voltage ac: | 240 v |
| max switching voltage dc: | 30 v |
| max switching current ac: | 10 a (per channel), 16 a (total), 18 a (total peak) |
| max switching current dc: | 10 a |
| sensors, meters | |
| internal-temperature sensor: | yes |
| voltmeter (ac) | yes |
| ammeter (ac) | yes |
| radio | |
| rf band: | 2400 - 2495 mhz |
| max. rf power: | <20 dbm |
| wi-fi protocol: | 802.11 b/g/n |
| wi-fi range: | up to 30 m / 100 ft indoors and 50 m / 160 ft outdoors |
| bluetooth protocol: | 4.2 |
| bluetooth range: | up to 10 m / 33 ft indoors and 30 m / 100 ft outdoors |
| mcu | |
| cpu: | esp32 |
| flash: | 4 mb |
| firmware capabilities | |
| schedules: | 20 |
| webhooks (url actions): | 20 with 5 urls per hook |
| scripting: | yes |
| mqtt: | yes |
| coap: | no |
basic wiring diagram
|
dual-channel switch mode, ac power supply |
dual-channel switch mode, dc power supply |
|
cover mode | |
legend
| terminals |
| cables |
|
|---|---|---|---|
| n | neutral terminal | n | neutral cable |
| l | live (110-240 v) terminal | l | live (110 - 240 vac) cable |
| o1, o2 | load circuit output terminals | + | 24 vdc positive cable |
| s1, s2 | switch input terminals | - | 24 vdc negative cable |
| + | 24 vdc positive terminal |
|
|
| Ʇ | 24 vdc negative terminal |
|
|
