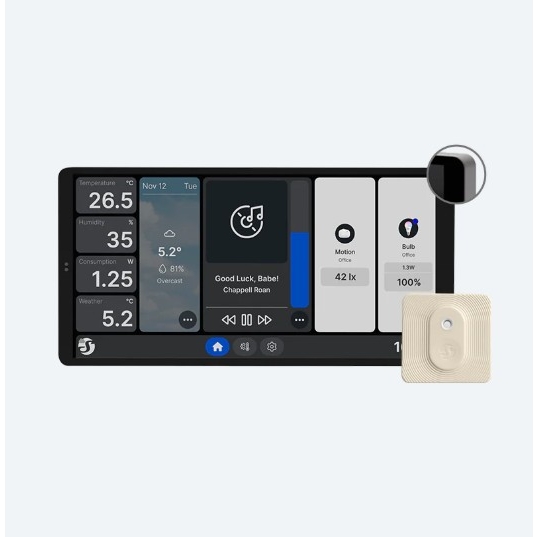

shelly pannello a muro grande wall display x2 nero + sensore blu h&t avorio
con un ampio touchscreen a colori da 6,95", questo display per la casa intelligente semplifica il monitoraggio, il controllo e la commutazione dei circuiti, senza sforzo, il tutto da un unico dispositivo elegante e intuitivo. per un controllo preciso del clima, il dispositivo è ora dotato del sensore shelly blu h&t, che garantisce letture accurate di temperatura e umidità per un funzionamento ottimale del termostato.
caratteristiche principali
connettività wi-fi e bluetooth
display a colori da 6,95" sensibile al tocco
può funzionare come termostato ambiente insieme a shelly blu h&t, un sensore di temperatura e umidità bluetooth per dati ambientali istantanei
navigazione semplice e schermata iniziale personalizzabile
possibilità di scegliere tra visualizzazione panoramica e verticale sul display
interruttore integrato da 5 a per il controllo degli elettrodomestici
sensori integrati di temperatura, umidità e luce
monitoraggio dell'alimentazione di tutti i dispositivi shelly pm collegati
crea scene e pianificazioni
l'interfaccia principale è ora aggiornata con l'aggiunta del media player
modalità salvaschermo
schemi interni semplificati
interfacce elettriche del dispositivo
ingressi
1 ingresso interruttore/pulsante su terminale a vite
2 ingressi di alimentazione su morsetti a vite: n e l
uscite
1 uscita relè
connettività
wifi
bluetooth
funzione di sicurezza
protezione contro il surriscaldamento
tipi di carico supportati
resistivi (lampadine a incandescenza, apparecchi di riscaldamento)
capacitivi (banchi di condensatori, apparecchiature elettroniche, condensatori di avviamento motori)
induttivo con rc snubber (driver per luci led, trasformatori, ventilatori, frigoriferi, condizionatori, lavatrici, asciugatrici)
interfaccia utente
display a colori touch-sensitive da 6,95" con capacità di 5 punti e layout completamente personalizzabile.
specifiche
quantità | valore |
|---|---|
fisico | |
dimensioni (axlxp): | 87x178x33 mm / 3,43x7x1,3 pollici |
peso: | 256 g / 9,03 once |
schermo tattile: | schermo di capacità a 5 punti |
coppia massima dei terminali a vite: | 0,4 nm / 3,5 libbre |
sezione trasversale del conduttore: | da 0,2 a 2,5 mm² / da 24 a 14 awg (conduttori rigidi, flessibili e a calza) |
lunghezza spelata del conduttore: | da 6 a 7 mm / da 0,24 a 0,28 pollici |
montaggio: | scatola da muro |
materiale della calotta: | plastica, alluminio, vetro |
colore della conchiglia: | nero |
oratore: | 0,8 w*1 |
ambientale | |
temperatura ambiente di lavoro: | da -20 °c a 40 °c / da -5 °f a 105 °f |
umidità: | 30% al 70% di umidità relativa |
altitudine massima: | 2000 m / 6562 piedi |
elettrico | |
alimentazione elettrica: | 230 v ca, 50/60 hz |
consumo energetico: | < 1 w |
alimentatore usb type-c: | 5 v⎓, 1 a |
valori nominali dei circuiti di uscita | |
tensione di commutazione massima: | 230 v ca |
corrente di commutazione massima: | 5 a |
sensori, contatori | |
sensore di temperatura interna: | no |
sensore di temperatura ambiente: | sì |
sensore di umidità: | sì |
sensore di luce: | sì |
microfono: | sì |
sensore g: | sì |
sensore di prossimità: | sì |
radio | |
wifi | |
protocollo: | 802.11 b/g/n |
banda rf: | 2412 - 2472 mhz |
potenza rf massima: | < 20 dbm |
allineare: | fino a 30 m/100 piedi all'interno e 50 m/160 piedi all'esterno |
bluetooth | |
protocollo: | 5.0 |
banda rf: | 2402 - 2480 mhz |
potenza rf massima: | < 4 dbm |
allineare: | fino a 10 m/33 piedi all'interno e 30 m/100 piedi all'esterno |
unità microcontrollore | |
processore: | sc7731e, processore quad-core a7 da 1,3 ghz |
memoria ram: | 1 gb |
flash: | 4gb |
sistema: | android 8.1 |
capacità del firmware | |
orari: | 20 |
webhook (azioni url): | 20 con 2 url per hook… |
sceneggiatura: | no |
mqtt: | sì |
schemi elettrici di base
leggenda
terminali | fili | ||
|---|---|---|---|
so | terminale di ingresso dell'interruttore | n | filo neutro |
o | terminale di uscita | l | cavo sotto tensione (230 v ca, 50/60 hz) |
n | terminale neutro |
|
|
l | terminale sotto tensione (230 v ca, 50/60 hz) |
|
|
